[Wiechu]

Witam wszystkich :D
Mam nadzieję, że trafiłem do dobrego działu, robię mapkę w geodecie i używam schematu stacji, niestety nie wiem co oznaczają poszczególne "symbole", czy ktoś jest w stanie poratować jakąś legendą do tego czy czymś co by tłumaczyło to?

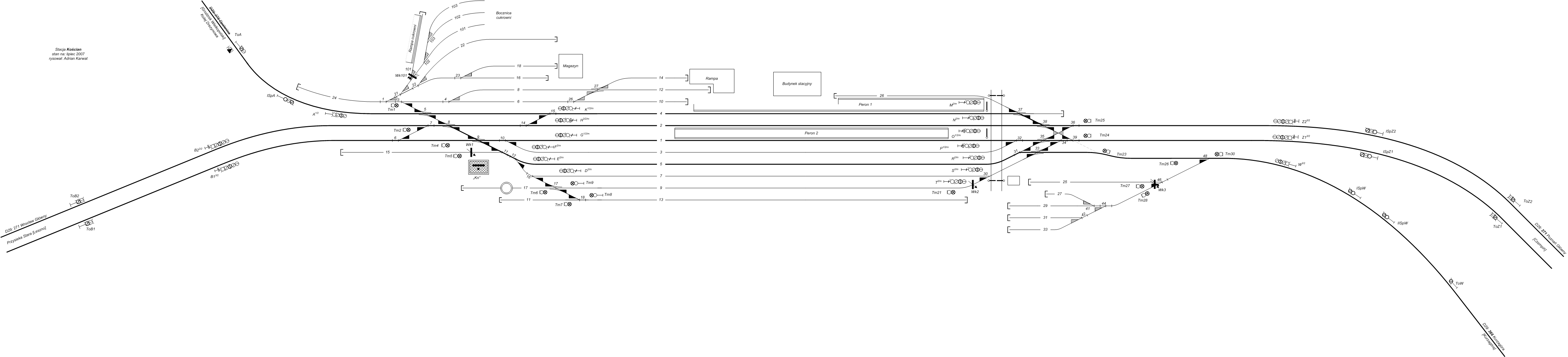

Link do obrazka ze schematem:
http://semaforek.kolej.or.../bb/Koscian.gif

[ryszard]

Jak nie ma chętnych to mogę zeskanować i podesłać.

[RBach]

http://kolej.krb.com.pl/d27/zal1.html

[Wiechu]

nie chcę problemu robić za dużego, bo w internecie nie mogę nigdzie znaleźć, więc myślałem, że ktoś ma jakąś stronkę w zanadrzu, ale jeśli nie ma nic takiego to byłbym wdzięczny za takie skany

Edit: O! O właśnie coś takiego chodziło, dziękuję bardzo! :D

[Aikozann]

Jeszcze tak dopowiem, bo nie wiem czy w D27 wprost jest to napisane, a mianowicie jeśli chodzi o oznaczniki prędkości podawane na planach w indeksie górnym przy oznaczeniu literowym semafora:

W oznaczeniu (literowym) semafora stosuje się często (a przede wszystkim na schematach stacyjnych) oznaczniki prędkości (w indeksie górnym po właściwym oznaczeniu semafora):
1 - przebieg z maksymalną prędkością,
2 - przebieg z prędkością 40 km/h,
3 - przebieg z prędkością 100 km/h,
4 - przebieg z prędkością 60 km/h.
Gdy dany semafor posiada więcej niż jeden oznacznik prędkości, porządkuje się je rosnąco
i oddziela ukośnikiem/ukośnikami.
Do oznaczeń semaforów mogących dodatkowo wyświetlić sygnał Ms2 "Jazda manewrowa dozwolona" dodaje się jeszcze dodatkowo na końcu, po ukośniku, literę "m" (wynika to już z samej instrukcji sygnalizacji E1/Ie-1, ale na planach stacyjnych też się oznacza).
